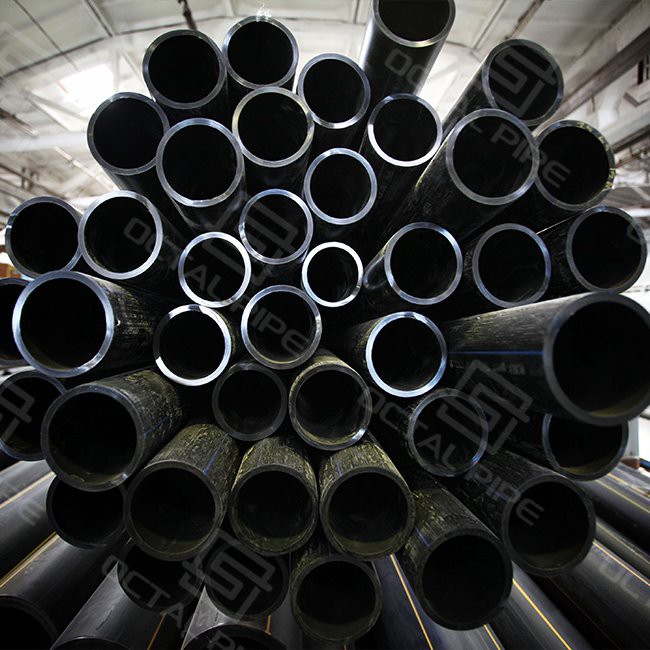

Бясшвовыя сталёвыя трубы

Сталёвая бясшвовая трубавырабляецца трубабез зварнога шва. Ён вырабляецца шляхам нагрэву цвёрдай сталёвай нарыхтоўкі,праколваючы яго, каб утварылася западзіна, затым пракатка і памер трубы да неабходнага вонкавага диаметра і таўшчыні сценкі перад аздабленнем (тэрмічная апрацоўка, канчатковая падрыхтоўка і канчатковая праверка) у адпаведнасці з указаным вамі стандартам і маркай.

Octal Pipe робіць акцэнт на гэтым відзе працы. Мы пастаўляем бясшвовыя сталёвыя трубы ў шырокім дыяпазоне міжнародных стандартаў -Труба магістральная API 5L, ASTM A106 / A53 для тэхналагічных трубаправодаў,A179/ A213 для катлоў і цеплаабменных-трубак, A335 для высокатэмпературных-сплаваў, а таксама EN 10216 і звязаныя маркі GB/T. Габарытныя аконныя вокладкі10,3–1422 мм вонкавага бокуі таўшчынёй сценак да150 мм, таму лініі перадачы, кацельныя трубы, пучкі абменнікаў і канструктыўныя элементы могуць быць атрыманы задна скаардынаваная бясшвоўная праграмазамест таго, каб быць падзелена на некалькі млыноў.

За кожным памерам і гатункам стаіць кантрольвытворчы маршрут: апраўка- або заглушка-пракатка на станы, вызначаная тэрмічная апрацоўка, поўныя праверкі памераў і ўзгоднены аб'ём НК / гідратэставання. Кожная партыя выпускаецца зСертыфікаты EN 10204 3.1 або 3.2 і поўнае адсочванне цяпла, даючы інжынерам праекта, QA і староннім-інспектарам выразны аўдытарскі след і зніжаючы рызыку пераробкі ў апошнюю-хвіліну або прыпынкаў-пры канчатковым зацвярджэнні.

Для розных ліній патрэбны розныя трубы, але многія запыты паступаюць з няпоўнымі або змешанымі характарыстыкамі. Адзін са спосабаў павышэння каштоўнасці Octal Pipe - гэта дапамога пакупнікамадпаведнасць патрэбнага стандарту і адзнакі рэальным умовам працы.

На практыцы большасць нашых праектных паставак падзяляецца на некалькі груп:

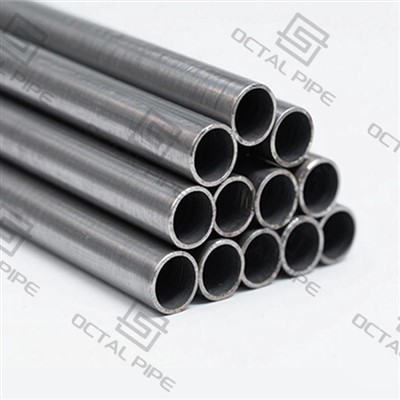

• Транспартныя трубаправоды для нафты і газу– звычайнаAPI 5L бясшвовыя трубы, класы B да X70, PSL1 або PSL2 у залежнасці ад каэфіцыента канструкцыі і патрабаванняў да трываласці. Мы ўзгадняем параметры ўстойлівасці, DWTT (пры неабходнасці), выпрабаванні на ўдар CVN і кіслых-варыянтаў з кодам праектавання трубаправода.
• Высокатэмпературныя-паравыя і тэхналагічныя лініі – ASTM A106 / A335бясшвовыя трубы з вугляроду і сплаваў (напрыклад, Gr.B, P11, P22, P91) для электрастанцый, нафтаперапрацоўчых заводаў і нафтахімічных установак з кантраляванай тэрмічнай апрацоўкай і цвёрдасцю.
• Трубы катла і цеплаабменніка- – ASTM A179 / A192 / A213і адпаведныя маркі EN 10216 для труб з нізка-вугляродзістай і легаванай сталі, з жорсткімі допускамі сценкі і пашыраным/U-прыпускам на выгіб, дзе патрабуецца.
• Ніз{0}}тэмпературнае і крыягеннае абслугоўванне – ASTM A333 / EN 10216-4бясшвовыя трубы з выпрабаваннем на ўдар пры зададзенай мінус-тэмпературы, выкарыстоўваюцца ў нізкатэмпературных-сховішчах, СПГ і-халодных лініях абслугоўвання.
• Кіслыя сэрвісныя прыкладання– матэрыялы і цвёрдасць кантралююцца ў адпаведнасціNACE MR0175 / ISO 15156дзе прысутнічае H₂S, пазбягаючы расколін і праблем з кваліфікацыяй у кіслых асяроддзях.

Калі вы дасылаеце нам асноўныя даныя працэсу (асяроддзе, ціск, тэмпература, праектны код і любыя патрабаванні да кіслай/нізкай-тэмпературы), мы супастаўляем іх зканкрэтныя стандарты, адзнакі і патрабаванні да тэсціравання, і вярнуць чысты спіс элементаў. Гэта дапамагае вашай унутранай групе і кансультантам хутчэй разглядаць і зацвярджаць спецыфікацыі, адначасова гарантуючы, што кожная бясшвовая труба, якую мы пастаўляем, тэхнічна падыходзіць для працы, якую яна павінна выконваць.

Што тычыцца кацельных труб і бясшвовых-труб высокага ціску, пакупнікі клапоцяцца не пра тое, колькі машын валодае млын, а больш прашто гэтыя машыны гарантуюць на практыцы– чысціня сталі, стабільныя памеры і вынікі выпрабаванняў, якія праходзяць праверку катла і-напорнага сасуда. Бясшвовыя пастаўкі Octal Pipe пабудаваны на маршруце ад-расплаву да-трубы з гэтай мэтай.

Ад вытворчасці сталі да гатовай трубы - галоўнае абсталяванне і што гэта значыць для вас

Паколькі гэтыя адзінкі кіруюцца якадна інтэграваная лінія, вы атрымліваеце бясшвовыя трубы, дзе:

• сталі чысціня і хіміякантралююцца ад расплаву, а не толькі правяраюцца на гатовай трубе;
• таўшчыня сценкі, OD і прамалінейнасцьз'яўляюцца вынікам спецыяльнага праколу і фрэзеравання-апраўкі, а не выпадковых рэгуляванняў;
• UT / віхравыя-токі і лабараторныя даследаванніужо дзейнічаюць стандарты для кацельных, нафтахімічных-стандартаў і энергетычных-стандартаў, таму ваш-праверка трэцім бокам і зацвярджэнне кода праходзяць з меншай колькасцю сюрпрызаў.

Для вас як пакупніка галоўная каштоўнасць абсталявання Octal Pipe простая:бясшвовыя трубы, якія з першага разу адпавядаюць патрабаванням чарцяжоў і кода, з тэставым следам, на які могуць спадзявацца ваша каманда QA і інспектары.

Бясшвовыя сталёвыя трубы вырабляюцца шляхам праколвання суцэльнай загатоўкі ў полую абалонку, затым гарачай-пракаткі/падаўжэння да патрэбнага памеру з наступным памерам/правоўкай і тэрмічнай апрацоўкай, калі патрабуецца.

Калі пакупнікі глядзяць на тэхналагічную схему млына для вырабу бясшвовых труб, важна не тое, колькі там каробак, адзе якасць зафіксавана і задакументавана. Кампанія Octal Pipe будуе сваю вытворчую лінію-апраўкі вакол гэтай ідэі – кожны ключавы этап мае кантрольную кропку, якую можна прасачыць пазней у MTC і справаздачах аб інспекцыі.

1. Рэзка, нагрэў і прашыўка нарыхтовак - пачынаючы з трывалай сталі
Адабраныя трубныя загатоўкі разразаюцца па даўжыні, паверхня-правяраецца, а потым награваецца ў печы з вярчальным подам з кантраляванай аднастайнасцю тэмпературы. Толькі пасля пацверджання хімічных рэчываў і стану паверхні яны трапляюць на прашыўны стан. Гэта зніжае рызыку расслаення і гарантуе, што полая абалонка, якую мы прабіваем, ужо прыдатная для працы пад высокім-ціскам.

2. Пракатка станка на апраўцы, памяншэнне расцяжэння і памеры - кантроль сценкі і авальнасці
Прабітая абалонка пракатваецца на станку з апраўкай, а затым праходзіць праз-стані для расцяжэння/каліброўкі. На гэтым этапе мы сочымOD, таўшчыня сценкі і эксцэнтрысітэта не проста "рабіць трубу". Захаванне гэтых значэнняў у межах узгодненых дапушчальных адхіленняў - гэта тое, што ў далейшым дазволіць вашай гібцы, зварцы і аўтаматычнай тэхніцы бесперабойнай працы без дадатковых-выразанняў.

3. Тэрмаапрацоўка з запісанымі крывымі печы
У залежнасці ад маркі трубы нармалізуюць або загартоўваюць і гартуюць у печах бесперапыннага або перыядычнага дзеяння. Час і тэмпература запісваюцца для кожнай нагрузкі, таму, калі вы бачыце механічныя ўласцівасці і цвёрдасць на MTC, яны пацвярджаюцца рэальнай крывой тэрма-апрацоўкі. Гэта важна для праектаў, якія працуюць у адпаведнасці з API 5L, ASTM A106/A335 або EN 10216, дзе межы трываласці і цвёрдасці строга правяраюцца.

4. Выпростванне, ачыстка паверхні і праверка памераў
Пасля астывання трубы выпростваюць і выдаляюць накіп, затым зноў вымяраюць вонкавы дыяметр, таўшчыню сценкі і даўжыню. Гэтыя праверкі дазваляюць пераканацца, што труба адпавядае чарцяжу - не толькі ў сярэднім, але і па частках - так што цэхі і брыгады на будоўлі марнуюць менш часу на рэгуляванне і выразанне-з-матэрыялаў з допускам.

5. NDT і гідрастатычныя выпрабаванні - праверка таго, што вы не бачыце
Кожная партыя прадукцыі праходзіць празуцечка магнітнага патоку і ультрагукавое тэсціраванне, пры гэтым канцы труб дадаткова правяраюцца магнітапарыскавым кантролем. Дэфекты альбо выдаляюцца, альбо труба адбракоўваецца да таго, як яна дасягне гідрастатычнага выпрабавання. Падчас гідраіспытання кожная труба знаходзіцца пад ціскам і вытрымліваецца пад зададзеным выпрабавальным ціскам, што дае дакументальнае пацверджанне таго, што яна можа вытрымаць праектны ціск вашай лініі.

6. Вымярэнне, пакрыццё, маркіроўка і ўпакоўка - падрыхтоўка да вашага праекта
Нарэшце, трубы ўзважваюцца і вымяраюцца, затым-афарбоўваюцца распыленнем або наносяцца пакрыццё ў адпаведнасці з указаннямі і замацоўваюцца заглушкамі. Кожная даўжыня нясе выразную лінію маркіроўкі (памер, гатунак, стандарт, нумар цеплыні), пачкі пазначаны цэтлікамі, а ўпаковачныя лісты адпавядаюць дакументам праверкі. Гэта дазваляе ўладальнікам, EPC і староннім-інспектарам адсочваць любую трубу на месцы да вынікаў выпрабаванняў без здагадак.

Праглядзіце звязаныя кейсы праектаў

Націсніце тут

Калі вы параўноўваеце aвытворца бясшвовых сталёвых труб у Кітаі, рашэнне звычайна датычыцца кантролю маршруту млына, аб'ёму праверкі і магчымасці адсочвання-гэта тое, што адрознівае сапраўднуюфабрыка бясшвовых стальных трубпастаўка з-толькі гандлёвай прапановы.

• Перш за ўсё металургія – чыстая сталь-для высокага ціску

Наша бясшвовая труба пачынаецца зEAF + LF / VD рафінаваная сталь, адліваюць у кантраляваныя нарыхтоўкі, а затым пракатваюць на апраўках/заглушках. Утрыманне газу і ўключэнняў зніжаюцца на стадыі вытворчасці сталі, што азначае менш схаваных праблем у далейшымUT, служба стомленасці або паўзучасці. Для катлоў і высокатэмпературных-гатункаў мы звяртаем пільную ўвагупамер зярністасці, размеркаванне карбіду і загартоўвальнасць, таму доўгатэрміновыя-ўласцівасці не залежаць ад "шчаслівых нагрэваў".

• Пракатка і тэрмічная апрацоўка падабраныя для кожнага гатунку

Пракол, падаўжэнне і памер падбіраюцца ў адпаведнасці з маркай і таўшчынёй сценкі, а не ў адзін-памер-падыходзіць-усім. Пасля пракаткі праходзяць трубынармалізацыя, загартоўка-і-адпачынак або яркі адпал, з крывымі печы, архіваванымі для кожнай загрузкі. Для вас гэта азначае, штоA106, A335, A179 / A213, EN 10216 і API 5Lмаркі прыходзяць з механічнымі ўласцівасцямі, якіяпаўторнае цяпло да цяпла, а не толькі ў межах мінімальных значэнняў.

• Кантроль памераў убудаваны ў млын, не замацаваны на месцы

Паколькі бясшвовыя часта выкарыстоўваюцца на выгібах, цесных стойках і калектарах высокага-ціску, мы арыентуемся наOD, допуск сценкі, эксцэнтрысітэт і прамалінейнасцьна млыне. Рэдукцыйныя млыны з апраўкай/расцяжкай-наладжваюцца так, каб утрымліваць трубу ў межах допуску, неабходнага дляіндукцыйная гнутка, халодная гнутка і аўтаматычная зварка. Гэта пазбаўляе вас ад неабходнасці сартаваць і «выбіраць лепшыя кавалкі» ў двары.

• Праграмы выпрабаванняў у адпаведнасці з кодамі катлоў, трубаправодаў і заводаў

Замест таго, каб прапаноўваць толькі мінімум тэстаў, мы звычайна пастаўляемгідраіспытанне, УТВ-цела / віхравы{1}}ток, праверкі цвёрдасці, выпрабаванні на ўдар і спецыяльныя экзамены(напрыклад, CVN пры нізкай-тэмпературы, разрыў пры паўзучасці, HIC) дакладна ў адпаведнасці з кодам праекта і спецыфікацыямі. Кожны вынік прывязаны дацеплавое лік і партыя труб, каб ваша каманда кантролю якасці і знешнія інспектары маглі правяраць лінію, не-правяраючы ўсё паўторна.

Для аімпарцёр бясшвовых сталёвых труб, найбольшыя затрымкі звычайна звязаны з неадпаведнасцю дакументацыі і змешанымі партыямі.

Мы адпраўляем з упаковачным/маркіровачным спісам, прывязаным да тэрмаў/партыі, каб імпарцёр мог аформіць атрыманне і праект QA без паўторнай -сарціроўкі.

Карацей кажучы,Octal Pipe бясшвовыя сталёвыя трубыпазіцыянуецца не як самы танны тавар трубка, а якпрацэс-кантраляванага матэрыялу для ліній, дзе адмова не з'яўляецца варыянтам– высокі-ціск, высокая-тэмпература і важныя паслугі на заводзе.

Што змяняе цытату

• Кошт сталёвых бясшвовых трубу асноўным залежыць ад OD/WT, гатунку, тэрмічнай апрацоўкі, патрабаванняў да выпрабаванняў (UT/гідратэст), колькасці і ўмоў пастаўкі.
• Каб атрымаць супастаўныя прапановы, адпраўце заяўку на прапанову з указаннем дыяпазону памераў, стандарту/класа, даўжыні, тыпу канца і дакладнага пакета дакументаў для праверкі.
• Калі ваш PO/ITP дадае сертыфікацыю 3.2, ахоп NDT або спецыяльнае тэсціраванне, цана і час выканання змяняюцца адпаведна.

Звязацца зараз

Агульная праблема

Які дыяпазон памераў і марак можа пастаўляць Octal Pipe для бясшвовых сталёвых труб?

Мы пастаўляем бясшвовыя трубы ад 10,3–1422 мм OD і таўшчынёй сценкі да 150 мм марак API 5L, ASTM A106/A53, A179, A213, A335 і EN 10216.

Ці могуць вашы бясшвовыя трубы адпавядаць строгім патрабаванням да праекце і-праверцы трэціх бакоў?

так. Кожная партыя пастаўляецца з EN 10204 3.1 / 3.2 MTCs, вызначанымі справаздачамі аб неразбуральным разбурэнні і гідратэставаннях і поўнай прасочвальнасцю цяпла для падтрымкі праектных і-аўдытаў трэціх бакоў.

Чаму дызайнеры часам пазначаюць лінію як "толькі SMLS"?

Лініі пазначаны"SMLS"калі канструктар не хоча падоўжнага зварнога шва ў сістэме - звычайнавельмі высокі ціск, высокая тэмпература, моцная цыклічная нагрузка, рэзкія выгібы або лініі паблізу верціцца абсталявання. У гэтых выпадках бясшвовыя трубы выдаляюць зварны шво як патэнцыйную кропку з'яўлення расколін або карозіі.

Якія паслугі па вырабе і дастаўцы труб вы можаце аказаць?

Мы можам паставіць трубы-да-даўжыні са скосам, разьбой або канаўкамі, а таксама з пакрыццём, маркіроўкай і экспартнай упакоўкай у адпаведнасці са спецыфікацыяй вашага праекта.
